Distances maximales PoE, PoE+ et Hi-PoE : Le guide définitif

Catégories : Focus produits

Vous venez de tirer 90 mètres de câble RJ45 pour une caméra IP. En plein jour, tout fonctionne. Mais la nuit tombée, la caméra redémarre en boucle. Le coupable ? La limite de distance du PoE et la chute de tension. Voici comment aller à l'essentiel et sécuriser vos installations réseau.

Faire passer le courant et les données sur un seul câble réseau (RJ45) simplifie la vie, mais obéit aux lois de la physique. Voici un guide rapide pour maîtriser les distances de vos équipements de vidéosurveillance et éviter les mauvaises surprises.

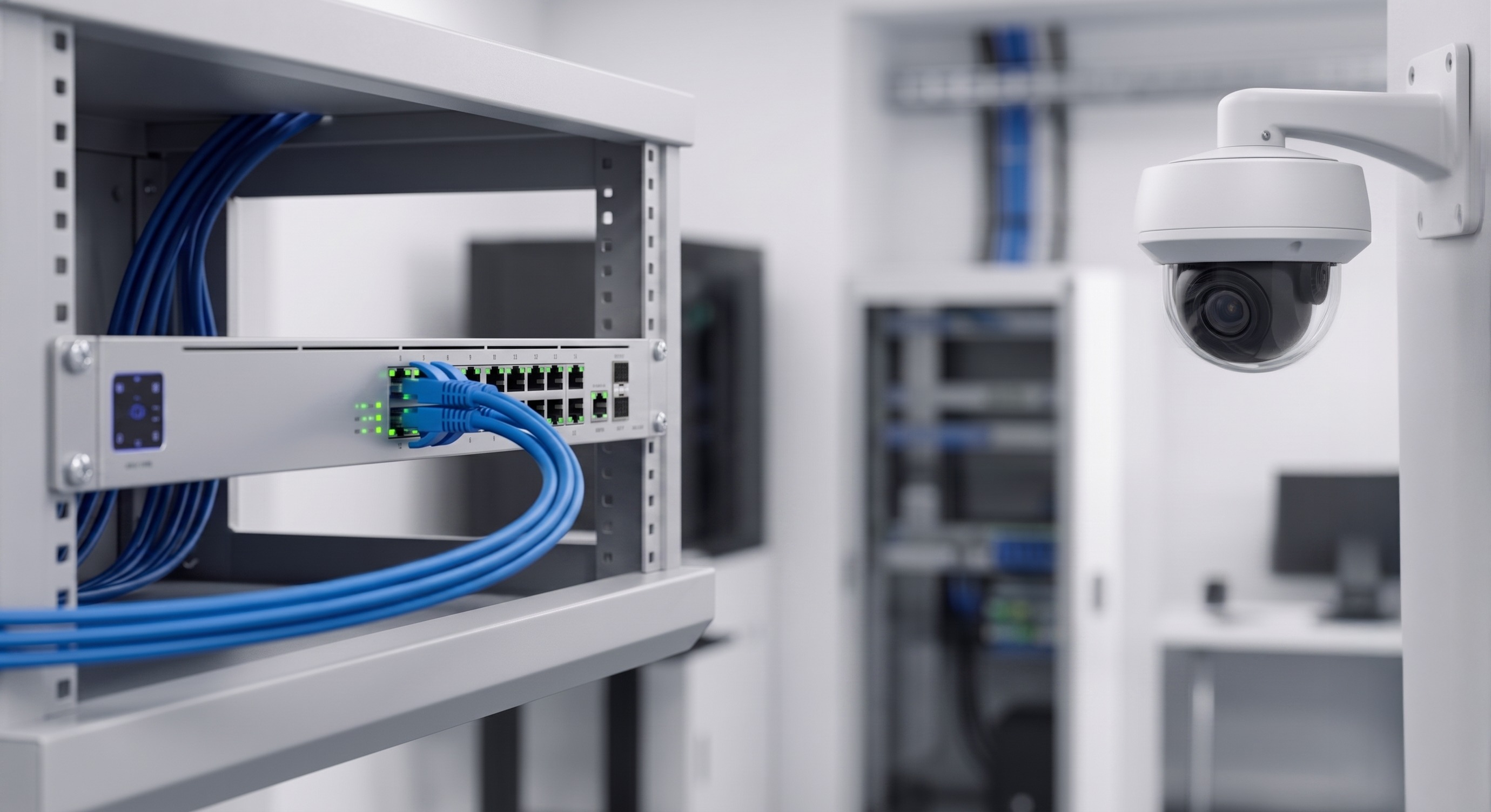

Switch POE / caméra raccordement

1. Quel PoE pour quel équipement ?

Avant de calculer la distance, assurez-vous que votre Switch PoE délivre la bonne puissance. Voici les 3 standards à connaître :

NormePuissance max
(Switch)
Équipement cible idéalRecommandation GDV
PoE (802.3af)15.4 WCaméras IP fixes, Interphones Switch 4 ports PoE
PoE+ (802.3at)30 WDômes infrarouges, Caméras motorisées Switch 8 ports PoE 96W
Hi-PoE (802.3bt)60 W à 90 WGrosses caméras PTZ (chauffage) Switch 16 ports PoE 225W

L'erreur classique : Ne regardez pas que la puissance par port, vérifiez le "budget PoE total" de votre switch. Si le budget global est de 60W, vous ne pourrez pas y brancher 4 caméras de 20W !

2. La règle des 100 mètres et la "chute de tension"

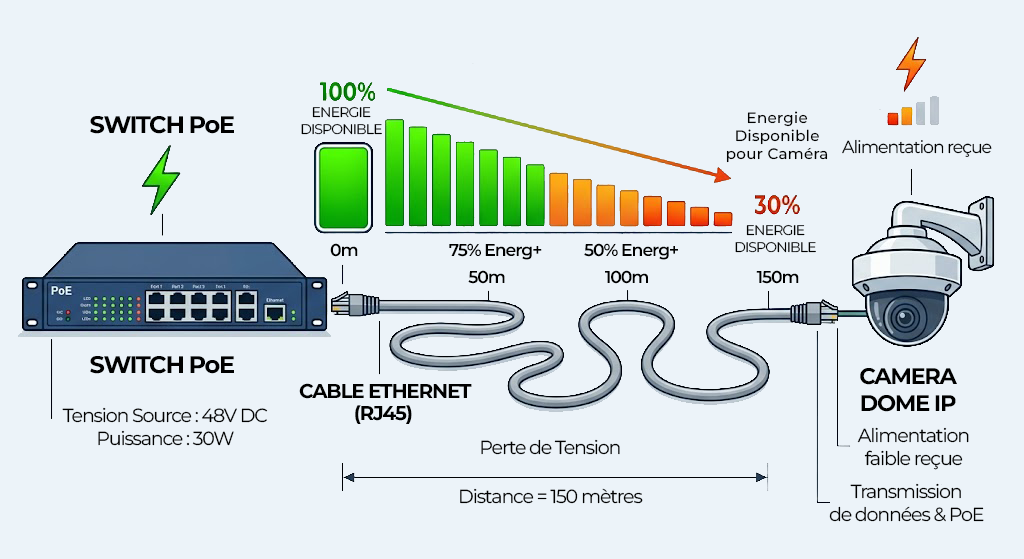

Shema regle des 100m

La norme Ethernet est stricte : la distance maximale théorique est de 100 mètres (généralement 90m de câble rigide + 10m de cordons souples).

Au-delà (et parfois même avant), vous subissez une chute de tension. Le câble en cuivre offre une résistance électrique. Plus il est long, plus la tension (en Volts) baisse à l'arrivée.

Pourquoi ça tombe en panne la nuit ?

En journée, une caméra consomme peu (ex: 4W). La nuit, les puissantes LED infrarouges s'allument, la consommation triple (ex: 12W). La tension s'effondre sous le seuil critique, et la caméra s'éteint ou reboote en boucle.

3. Comment dépasser les limites sur vos chantiers ?

Vous devez équiper un vaste entrepôt ou un grand parking ? Voici les 3 solutions de terrain :

  • Le bon câble (La base) : Utilisez exclusivement du câble RJ45 de Catégorie 6 (Cat6). Fuyez absolument les câbles "CCA" (alliage d'aluminium) dont la résistance électrique est catastrophique et qui feront chuter votre signal dès 40 mètres.

  • Le mode "Extended / CCTV" du Switch (Jusqu'à 250m) : La plupart des switchs dédiés à la vidéosurveillance possèdent un bouton "Extend". En l'activant, vous poussez le signal jusqu'à 250 mètres. Contrepartie : le débit est bridé à 10 Mbps (suffisant pour de la vidéo, mais pas pour du Wi-Fi).

  • Les Extendeurs PoE (La solution pro) : Pour conserver un bon débit au-delà de 100 mètres, installez un Extendeur PoE (répéteur). Ce petit boîtier auto-alimenté se place à mi-chemin pour régénérer le signal.

Ne laissez plus la distance bloquer vos chantiers ! Vous cherchez du matériel fiable pour vos réseaux longue distance ? Switchs avec mode CCTV, injecteurs Hi-PoE ou extendeurs, nous avons ce qu'il vous faut.
