Cat5e, Cat6, Cat6a, Cat7 : Le guide complet du câblage RJ45
Choisir le bon câble RJ45, c'est garantir des performances réseau durables. Cat5e, Cat6, Cat6a ou Cat7 : découvrez les différences clés pour faire le bon choix.

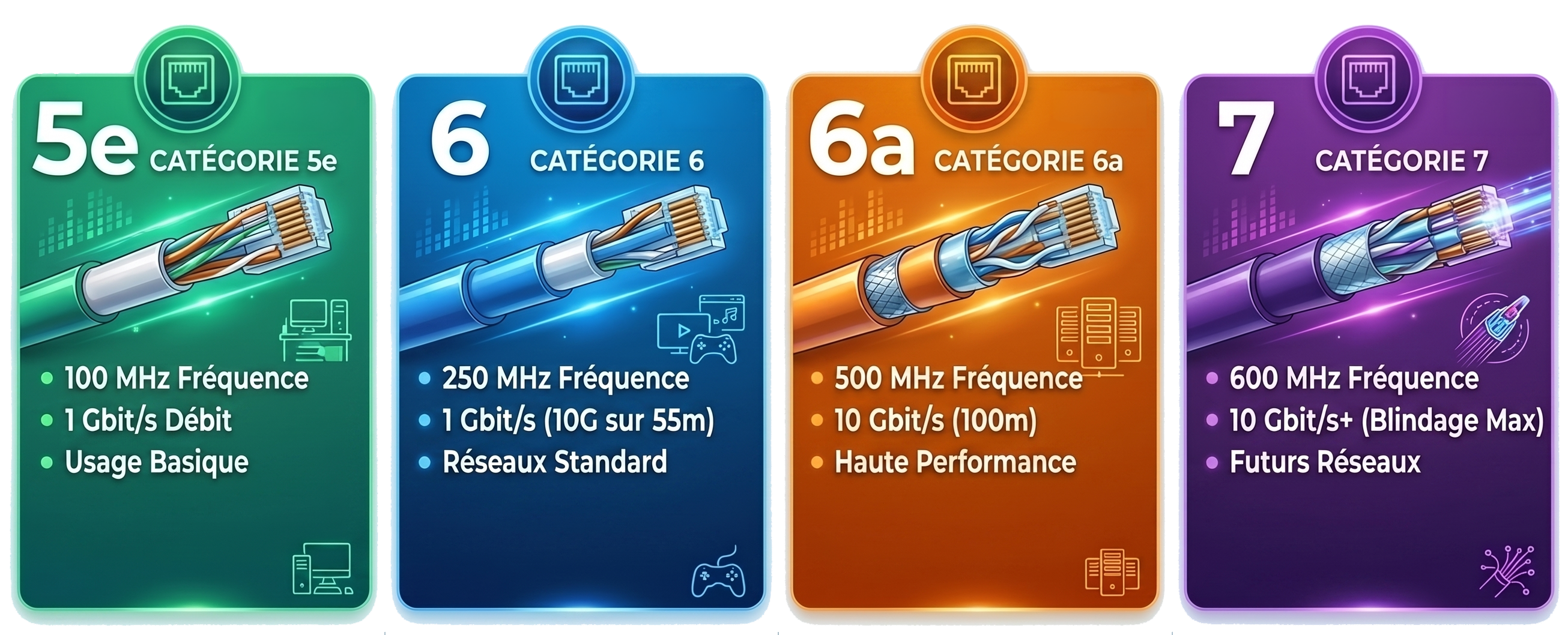

Cat5e, Cat6, Cat6a, Cat7 : à quoi correspondent ces catégories ?
Dans une installation VDI (Voix Données Images), le câble réseau est la colonne vertébrale de votre infrastructure. Les normes de catégories, définies par les standards ISO/IEC et EIA/TIA, classent les câbles réseau selon leur capacité à transmettre des données à une fréquence et un débit donnés.
Plus la catégorie est élevée, plus la fréquence de travail est haute, plus le débit potentiel est important… et plus l'exigence sur le blindage et la qualité des matériaux est grande.
Fréquences, débits et distances
| Catégorie | Fréquence max. | Débit max. | Distance max. | Norme |
|---|---|---|---|---|
| Cat5e | 100 MHz | 1 Gbit/s | 100 m | ISO/IEC 11801 |
| Cat6 | 250 MHz | 1 Gbit/s (10G jusqu'à 55 m) | 100 m | ISO/IEC 11801 |
| Cat6a | 500 MHz | 10 Gbit/s | 100 m | ISO/IEC 11801 |
| Cat7 | 600 MHz | 10 Gbit/s | 100 m | ISO/IEC 11801 |
Bon à savoir : La Cat6 peut atteindre 10 Gbit/s, mais seulement sur une distance maximale de 55 mètres. Pour du 10 Gbit/s sur 100 m, la Cat6a est indispensable.

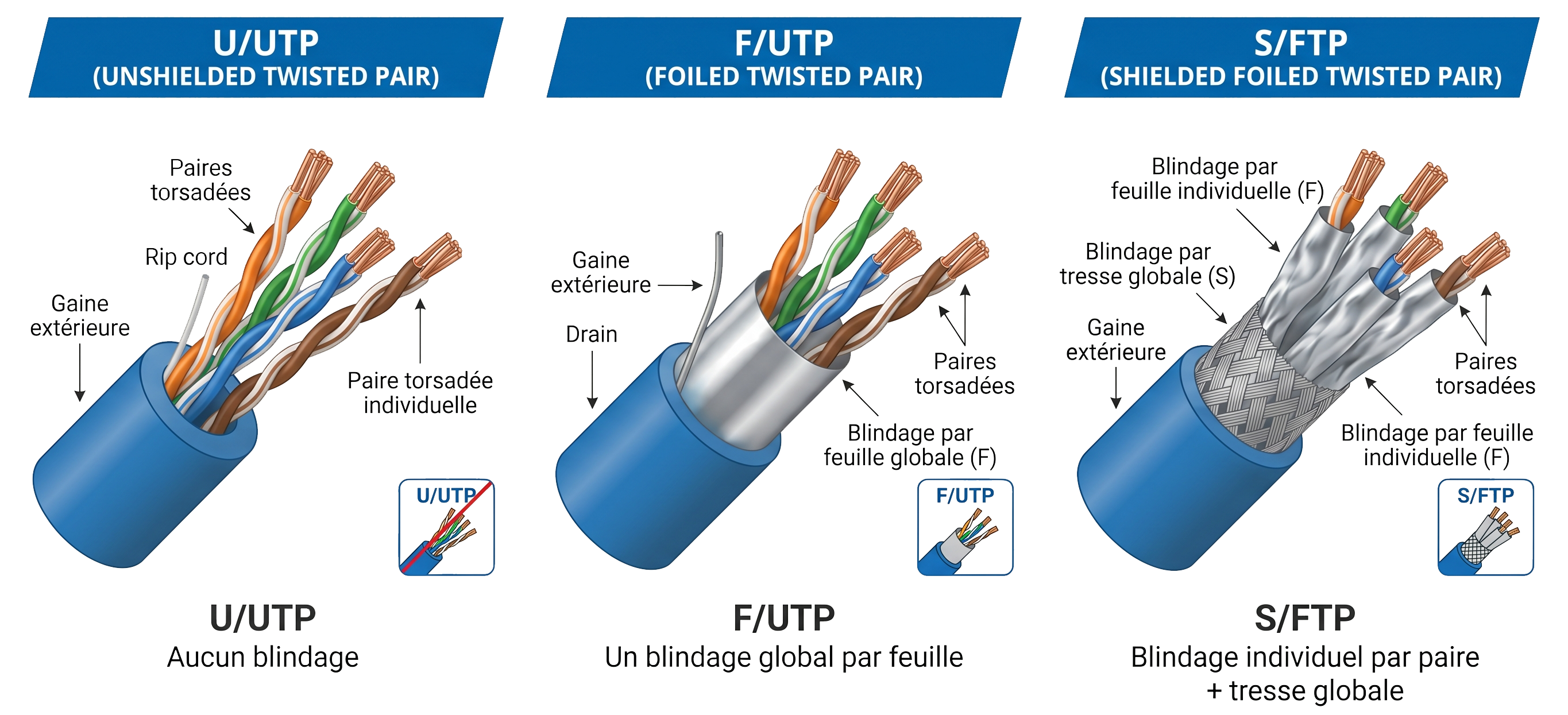

Comprendre le blindage : U/UTP, F/FTP, S/FTP
Le blindage est souvent négligé à tort. Il joue un rôle majeur dans la résistance aux interférences électromagnétiques (EMI) et dans les performances à long terme de votre câblage cuivre.
La désignation suit la norme ISO/IEC 11801 : X/YZZ, où X désigne le blindage global et YZZ le blindage par paire.
| Code | Signification | Description |
|---|---|---|
| U/UTP | Unshielded / Unshielded Twisted Pair | Aucun blindage. Léger, flexible, économique. |
| F/UTP | Foil / Unshielded Twisted Pair | Feuillard aluminium global, paires non blindées. |
| U/FTP | Unshielded / Foil Twisted Pair | Pas de blindage global, chaque paire blindée individuellement. |
| F/FTP | Foil / Foil Twisted Pair | Feuillard global + feuillard par paire. |
| S/FTP | Screened / Foil Twisted Pair | Tresse + feuillard par paire. Blindage maximal. |
Quel blindage choisir selon votre environnement ?
Environnement résidentiel ou tertiaire propre
Dans un appartement, une maison ou un bureau sans sources importantes de parasites électriques, le câble U/UTP Cat6 est la solution standard. Il est simple à poser, compatible avec tous les équipements 1 Gbit/s et offre un excellent rapport qualité/prix pour votre installation VDI résidentielle.
Environnement tertiaire ou industriel perturbé
Dans un openspace, une usine, ou à proximité de néons fluorescents, de variateurs de fréquence ou de moteurs électriques, les parasites électromagnétiques dégradent le signal. On préférera un câble F/UTP ou F/FTP Cat6 ou Cat6a pour garantir l'intégrité des données.
Data centers et installations haute performance
Pour des infrastructures exigeantes, centres de données, salles serveurs, brassage intensif, le S/FTP Cat6a ou Cat7 s'impose. Le blindage individuel par paire (FTP) élimine le diaphonie entre paires (NEXT, FEXT) et garantit des performances stables à 10 Gbit/s sur 100 mètres.
Attention : En Cat7 et S/FTP, les connecteurs RJ45 classiques ne sont pas la norme de référence. La Cat7 utilise officiellement le connecteur GG45 ou TERA. Dans la pratique, on la retrouve souvent avec des prises RJ45 compatibles, mais il convient de vérifier la compatibilité avec vos équipements actifs (switchs, baies de brassage).
Quel câble choisir selon votre usage ?
| Contexte d'installation | Catégorie recommandée | Blindage conseillé |
|---|---|---|
| Résidentiel, 1 Gbit/s | Cat5e ou Cat6 | U/UTP |
| Tertiaire, bureaux, 1 Gbit/s | Cat6 | U/UTP ou F/UTP |
| Open space, environnement perturbé | Cat6 ou Cat6a | F/UTP ou F/FTP |
| 10 Gbit/s sur 100 m | Cat6a | F/UTP ou S/FTP |
| Data center, salle serveurs | Cat6a ou Cat7 | S/FTP |
La sélection de câbles réseau GDV
GDV propose une gamme complète de câbles réseau et informatiques pour tous vos projets de câblage cuivre VDI, du résidentiel au tertiaire.
Cat5e U/UTP – Le standard économique
Idéal pour les installations résidentielles ou les petits réseaux d'entreprise en 1 Gbit/s. Souple, facile à dérouler, il convient parfaitement aux environnements sans perturbations électromagnétiques.
Cat6 U/UTP et F/UTP – L'incontournable du tertiaire
Le câble Cat6 est aujourd'hui la référence pour toute nouvelle installation tertiaire. Sa fréquence de 250 MHz garantit une marge confortable pour les applications 1 Gbit/s et lui permet de passer à 10 Gbit/s sur de courtes distances.
Cat6a F/UTP et S/FTP – Le choix du 10 Gbit/s
Pour les infrastructures à haute densité et les déploiements orientés vers l'avenir (PoE++ 90W, 10 Gbit/s), la Cat6a est la référence professionnelle. Sa fréquence de 500 MHz assure des performances robustes sur toute la longueur du lien (100 m).
Cat7 S/FTP – Le haut de gamme
Avec 600 MHz et un blindage S/FTP complet, la Cat7 offre une immunité maximale aux perturbations. Elle s'adresse aux installations très exigeantes : data centers, environnements industriels, infrastructures critiques.
Ce qu'il faut retenir
Choisir son câble RJ45 ne se résume pas à regarder le numéro de catégorie. La fréquence, le débit cible, la distance de tirage et surtout l'environnement électromagnétique sont les vrais critères de décision. En résumé :
- Cat5e → résidentiel, petits budgets, 1 Gbit/s
- Cat6 → tertiaire standard, 1 Gbit/s fiable, 10G sur courte distance
- Cat6a → 10 Gbit/s sur 100 m, environnements exigeants, PoE++
- Cat7 → data centers, haute immunité EMI, performances maximales
Côté blindage, pensez toujours à l'environnement de pose : un câble U/UTP suffira dans un bureau calme, tandis qu'un S/FTP s'imposera dès que des perturbations électriques sont présentes.
Pour aller plus loin dans votre projet de câblage, retrouvez l'ensemble de notre gamme VDI tertiaire, nos câbles courant faible et nos switchs PoE pour une infrastructure réseau complète et performante.
Et la Cat8 dans tout ça ?
On en parle de plus en plus, alors autant faire le point. La Cat8 est la catégorie la plus récente du câblage cuivre. Elle monte à 2 000 MHz et supporte des débits de 25 Gbit/s voire 40 Gbit/s, mais sur une distance maximale de seulement 30 mètres.
| Catégorie | Fréquence max. | Débit max. | Distance max. | Blindage obligatoire |
|---|---|---|---|---|
| Cat8 | 2 000 MHz | 25 / 40 Gbit/s | 30 m | S/FTP (obligatoire) |
Son domaine d'application est très spécifique : elle est conçue pour les liaisons courtes en data center, typiquement entre serveurs et switchs Top of Rack (ToR). En dehors de ce contexte, la Cat8 n'a pas vraiment de pertinence — la Cat6a reste bien plus adaptée pour un câblage horizontal classique en entreprise.
À retenir : La Cat8 n'est pas un "successeur" de la Cat7 pour les installations courantes. C'est un outil de niche pour les architectures réseau très haute densité. Si votre projet implique des liens 40 Gbit/s sur de courtes distances en salle serveurs, elle mérite d'être étudiée. Pour tout le reste, la Cat6a est le bon choix.
