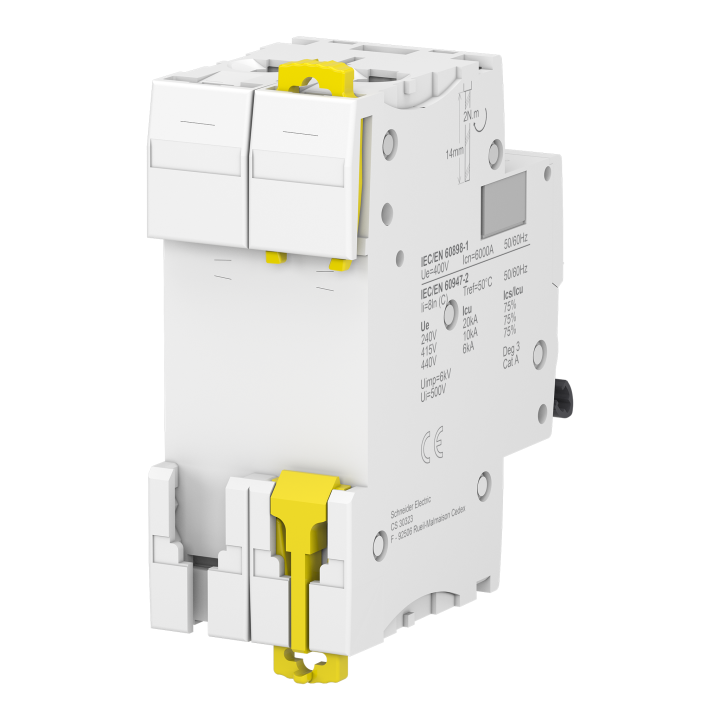

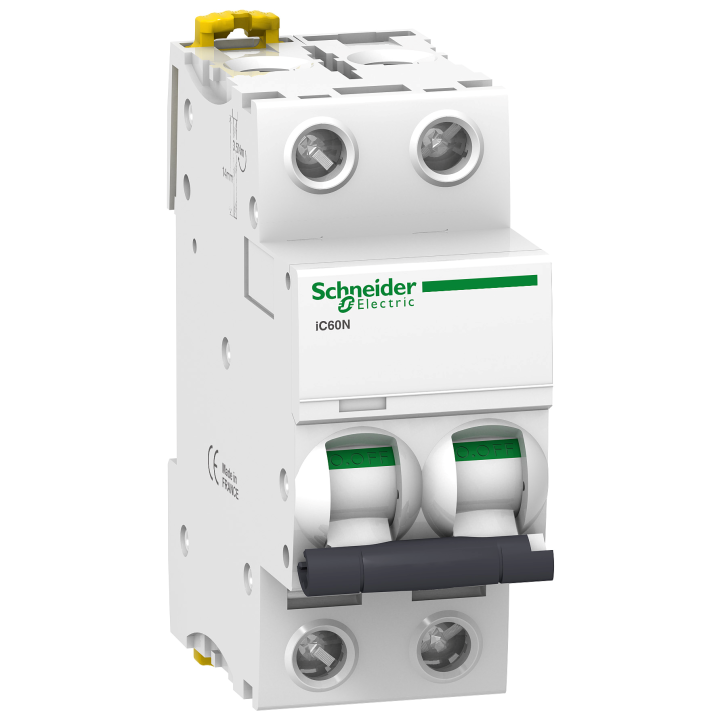

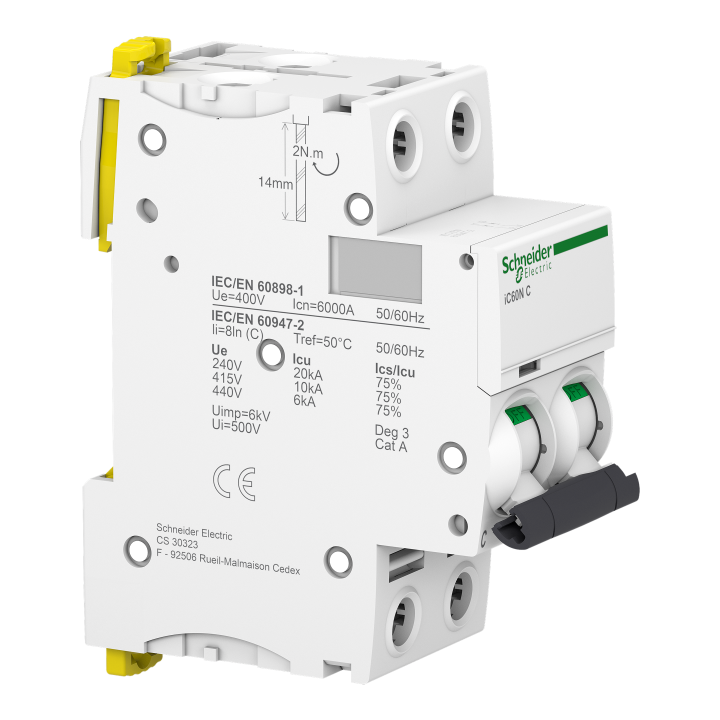

Acti9 iC60N disj 2P 16A crbe C

Réf GDV : SCH-A9F77216

Réf fabriquant : SCH-A9F77216

Ce disjoncteur Acti9 iC60N est dédié aux applications tertiaires. En version 2P 16A en Courbe C, son pouvoir de coupure assigné est de 6000A (EN 60898-1) et de 10kA (EN 60947-2) sur des réseaux 400Vca.

Description

  • La gamme de disj. et blocs diffs Acti9 iC60 a été conçue pour offrir une protection haut de gamme et une continuité de service grâce à VisiTrip. Elle est principalement fabriquée à partir de matériaux recyclables et récupérables.
  • Une gamme qui possède un large choix de capacité de coupures et de Courbes de déclenchement. Elle est compatible avec la gamme Acti9 et les disjoncteurs à boîtier moulé compact NSX (MCCB).
L'Acti9 iC60N 2P 16A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 4 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 2P 16A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une installation facile avec des obturateurs IP20B rapides et ergonomiques. Les performances de cette gamme de disjoncteurs Acti9 iC60N répond aux normes NF EN 60947-2 et 60898-1. Ce produit est certifié Green Premium, l'écolabel promesse de performances durables et respectueuses de l'environnement. Il est également conforme ROHS UE. Les disjoncteurs et blocs diffs Acti9 iC60 propose des accessoires disponibles en option comme des peignes du système Acti9 ainsi que des auxiliaires de réarmement, de déclenchement et des télécommandes. Des capteurs d'Energie Power Tag sont spécialement conçus pour s'intégrer parfaitement à la gamme Acti9 iC60 en toute sécurité. Une large gamme d'accessoires de raccordement (Peigne) sont disponibles. De plus, son utilisation est aisée grâce à une connexion rapide sans vissage Le sectionnement se fait grâce à une pièce solidaire des pôles, garantissant un travail sécurisé sur le circuit aval Pour un moindre impact sur l’activité, la technologie de la fenêtre Visi-Trip permet un diagnostic immédiat (cause, localisation)

Détails du produit

  • TYPE DE PRODUIT
    DISJONCTEUR
  • largeur en nombre de modules
    2
  • indice de protection (IP)
    IP20
  • type de tension
    AC/DC
  • fréquence (Hz)
    50
  • antidéflagration
    NON
  • profondeur d'encastrement (mm)
    44.5
  • tension assignée (Ue) (V)
    400
  • calibre/courant nominal assigné (In) (A)
    16
  • caractéristique de déclenchement (type/courbe)
    C
  • montage encastré
    NON
  • section de raccordement cable souple (mm²)
    1
  • section de raccordement cable rigide (mm²)
    25
  • pôle neutre sectionné simultanément
    NON
  • tension d'isolement assignée (Ui) (V)
    500
  • nombre de pôles (total)
    2
  • classe de limitation d'énergie (I²t)
    3
  • degré de pollution
    3
  • pouvoir de coupure assigné selon EN 60898 à 230 V (Icn) (kA)
    6
  • produits auxiliaires associables
    OUI
  • nombre de pôles protégés
    2
  • température ambiante en fonctionnement (°C)
    70
  • tension assignée de tenue aux chocs (Uimp) (kV)
    6
  • catégorie de surtension
    4
  • pouvoir de coupure assigné selon IEC 60947-2 à 230 V (Icu) (kA)
    20
  • pouvoir de coupure assigné selon IEC 60947-2 à 400 V (Icu) (kA)
    10
  • pouvoir de coupure assigné selon EN 60898 à 400 V (Icn) (kA)
    6
