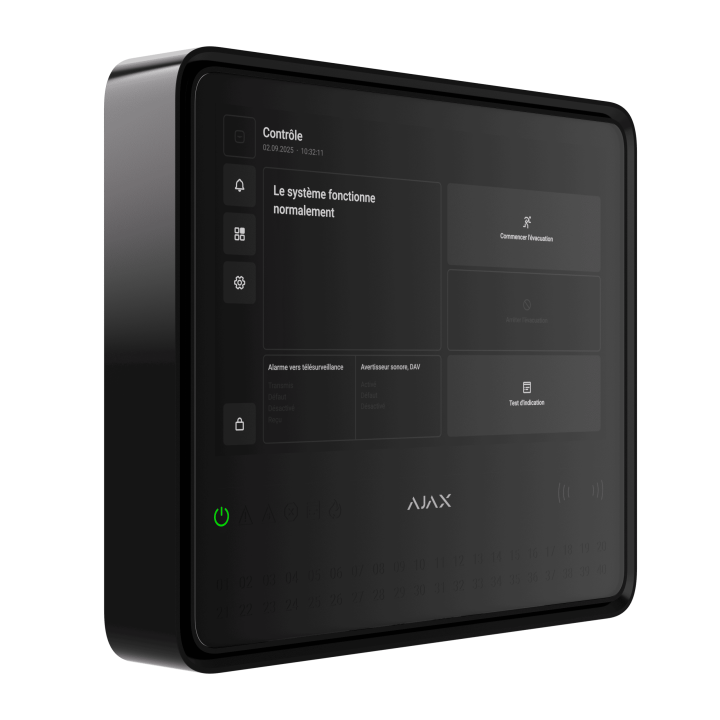

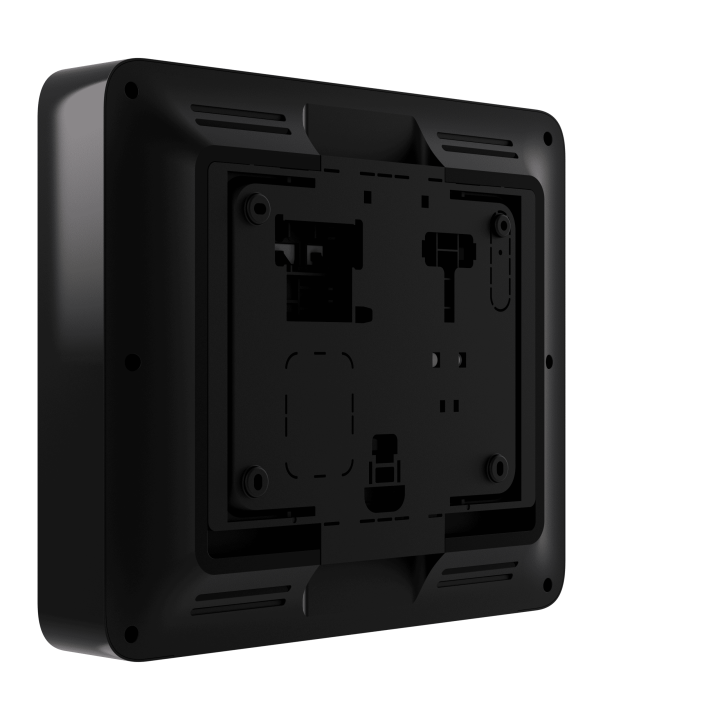

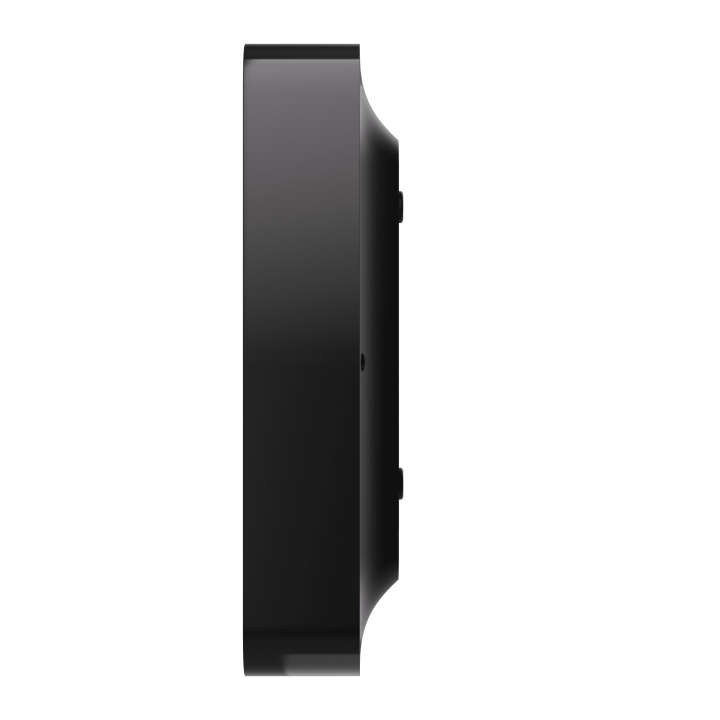

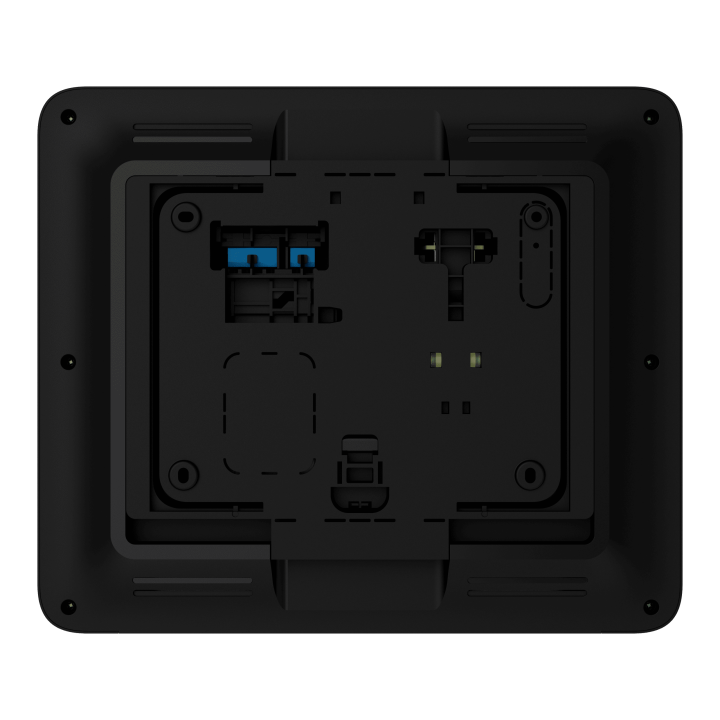

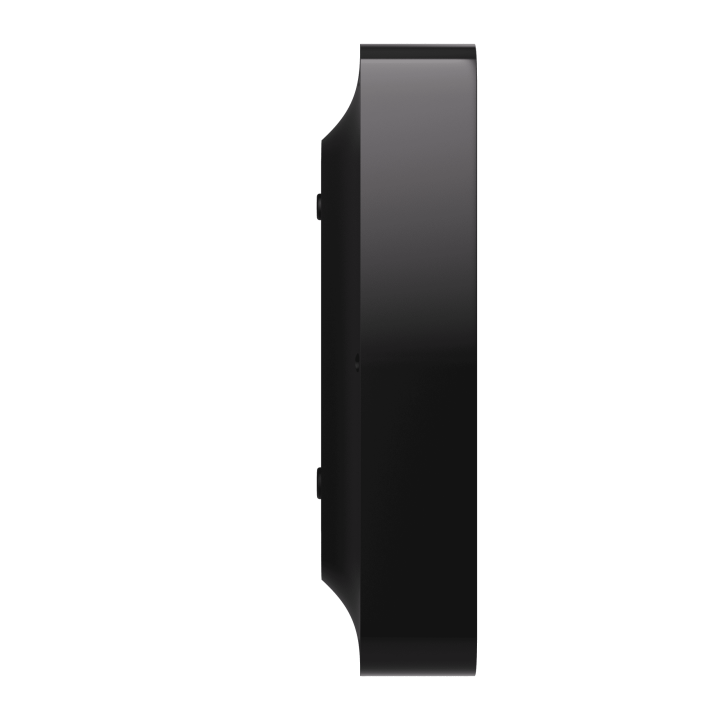

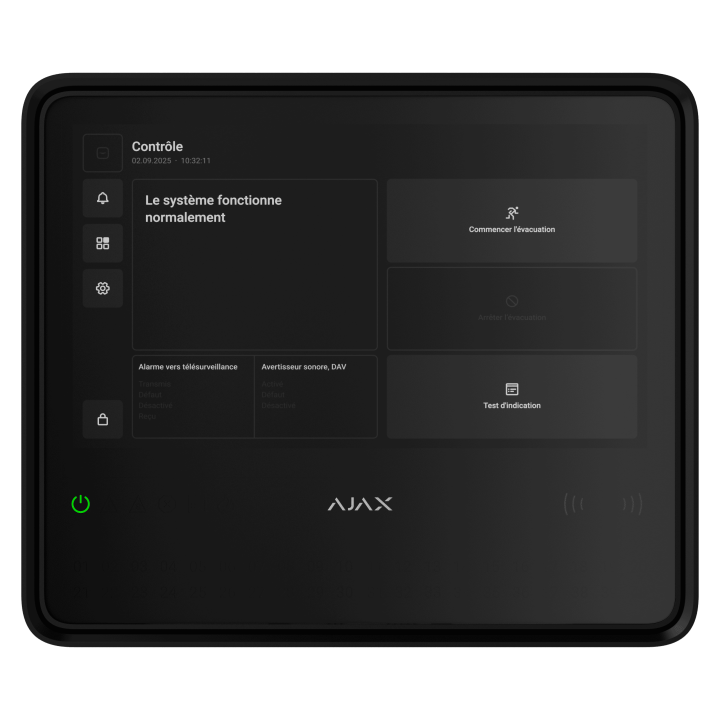

[155167.315.BL] Type4 Fire Hub Jeweller NOIR - Équipement d'alarme incendie tactile

Capacité

- Dispositifs : jusqu'à 200

Prise en charge uniquement des dispositifs Ajax de la ligne de produits Type 4, dans n’importe quelle combinaison. Il est possible d'ajouter jusqu'à 5 prolongateurs de portée Type4 Fire ReX Jeweller.

En savoir plus sur les dispositifs

- Zones incendie : jusqu'à 40

Alertes concernant les incendies dans des zones séparées. Chaque zone peut contenir plusieurs pièces.

- Utilisateurs : jusqu'à 200

• N'importe quel nombre d'utilisateurs ayant des droits d'administrateur dans la limite de l'équipement d'alarme incendie.
• Comptes PRO pour les installateurs.
• Comptes PRO pour les entreprises d'installation et de surveillance.
• Gestion des accès pour les utilisateurs.

- Scénario d'automatisation : jusqu'à 64

• Par alarme.
• Par calendrier.
• Par armement/désarmement.

- Pièces : jusqu'à 80

- Groupes de sécurité : jusqu'à 25

Historique des événements : jusqu'à 5 000 événements

Événements du système d'alarme incendie. Peut être visualisé sur l'écran du Type4 Fire Hub Jeweller. Les événements sont enregistrés dans la mémoire flash non volatile intégrée.

- jusqu'à 500 événements

Peut être consulté dans le fil des événements dans les applications Ajax.

Communication

- Technologie de communication Jeweller

Technologie propriétaire de communication sans fil pour transmettre les commandes, les alarmes et les événements.

- Caractéristiques clés :

• Communication bidirectionnelle.
• Protection avancée contre le sabotage.
• Chiffrement par blocs avec une clé dynamique.
• Notifications instantanées.
• Contrôle et configuration à distance dans les applications Ajax.

- Bandes de fréquences : 868,0 à 868,6 MHz

- Puissance apparente rayonnée (PAR) maximale : jusqu’à 20 mW

Gestion automatique de puissance pour réduire la consommation d'énergie et les interférences radio.

- Modulation du signal radio : GFSK

- Portée du signal radio : jusqu'à 1 800 m

Entre l'équipement d'alarme incendie et les dispositifs connectés (en champ ouvert).

La portée maximale dépend du dispositif connecté.

- Communication chiffrée

Toutes les données stockées et transmises sont protégées par un chiffrement par blocs avec une clé dynamique.

- Saut de fréquence

Pour éviter les interférences radio et le brouillage.

- Technologie de communication Wings

Technologie de communication sans fil propriétaire pour mettre à jour le firmware.

Caractéristiques clés :

• Communication bidirectionnelle.
• Protection avancée contre le sabotage.
• Chiffrement par blocs avec une clé dynamique.
• Les paquets de données sont rechargés en cas d'erreurs de transmission.

- Bandes de fréquences : 868,0 à 868,6 MHz

Dépend de la région de vente.

- Portée du signal radio : jusqu'à 1 800 m

Entre l'équipement d'alarme incendie et les dispositifs connectés (en champ ouvert).

La portée maximale dépend du dispositif connecté.

- Communication chiffrée

Toutes les données stockées et transmises sont protégées par un chiffrement par blocs avec une clé dynamique.

- Saut de fréquence

Pour éviter les interférences radio et le brouillage.

Réseaux de communication

- Ethernet : 1 connecteur 8P8C

Jusqu'à 100 Mbps.

- Cellulaire : 2 emplacements pour micro SIM

- Fréquences cellulaires : 2G

GSM900/DCS1800 (B3/B8)

- 4G (LTE)

FDD B1/B3/B5/B7/B8/B20

- Wi-Fi : Module 802.11 b/g/n

jusqu'à 72 Mbps.

- Commutation automatique entre les réseaux de communication

• Commutation instantanée entre Ethernet, Wi-Fi et SIM.
• Commutation instantanée entre les réseaux 4G (LTE), 3G et 2G d'une carte SIM.
• Le passage d'une carte SIM à l'autre prend jusqu'à 4 minutes.

- Priorité des réseaux de communication

• Ethernet
• Wi-Fi
• Communication mobile

Les moyens de communication fonctionnent en parallèle afin d'accroître la fiabilité du système. La plupart des données sont transmises via Ethernet.

Notifications

- Types de notifications prises en charge

• Notifications push
• SMS
• Appels

- Types d'événements

• Alarmes
• Alertes vidéo
• Défauts
• Changement de mode de sécurité
• Événements système
• Alertes non liées à la sécurité
• Sonnette qui sonne

Les types de notifications sont configurés individuellement pour chaque utilisateur.

Surveillance

- Protocoles pris en charge

• SIA (DC-09)
• SurGard (Contact ID)

- Types d'événements

• Alarmes et événements système
• Coordonnées du bouton de panique

Gestion du système d'alarme incendie

- Indication des alarmes incendie et des défauts

• écran
• Indicateurs LED
• sonore

Les LED sur le panneau frontal de l'équipement d'alarme incendie et le buzzer intégré notifient les utilisateurs des alarmes incendie dans les zones, des défauts et des états du système. En cas d'incendie, l'équipement d'alarme incendie active également des diffuseurs sonores et lumineux. L'écran du Type4 Fire Hub Jeweller affiche également les états du système et des informations détaillées sur les alarmes.

- Contrôle de l'alarme incendie

• démarrer l'évacuation
• arrêter l'évacuation (disponible pour une évacuation lancée manuellement)
• test d'indication

Les utilisateurs disposant des droits appropriés peuvent gérer le système d'alarme incendie via ces options.

- Paramètres du système d'alarme incendie

Les utilisateurs disposant des droits appropriés peuvent configurer tous les paramètres du système d'alarme incendie via l'équipement d'alarme incendie.

- Historique des événements

Enregistre un historique détaillé des alarmes incendie et des événements du système. Capacité : jusqu'à 5 000 événements.

Fonctionnalités supplémentaires

- Autorisation de l'utilisateur

Pour gérer le système d'alarme incendie via l'écran tactile du Type4 Fire Hub Jeweller, l'utilisateur doit se connecter en saisissant un code ou en présentant un dispositif d'accès personnel.

- Méthodes de contrôle

• codes
• badges Tag (bientôt disponible)
• cartes Pass (bientôt disponible)

- Codes d'accès : jusqu'à 200 codes

Un code par utilisateur. Définit le niveau d'accès de l'utilisateur à la gestion du système d'alarme de sécurité et d'incendie.

- Buzzer intégré :

• volume d'au moins 60 dB à une distance de 1 m

Alertes sonores des alarmes incendie.

• volume d'au moins 50 dB à une distance de 1 m

Alertes sonores des dysfonctionnements.

- Indication LED

rouge : Pour les alarmes incendie.

jaune : Pour les dysfonctionnements des dispositifs, les tests et les désactivations.

verte : Pour l'état de l'alimentation.

- Outil spécial (clé)

L'outil spécial est utilisé pour déverrouiller le boîtier et remplacer la batterie interne ou démonter le dispositif du panneau de montage SmartBracket. La batterie n'est pas incluse dans le kit complet Type4 Fire Hub Jeweller.

Écran

- Diagonale : 10,1″

- Type de matrice : IPS

- Définition : 1024 × 600 px

- Capteur : capacitif

- Paramètres du rétroéclairage

Réglage manuel possible dans les paramètres à l'écran du Type4 Fire Hub Jeweller.

- Langue de l'interface

Configurable via l'écran tactile de l'équipement d'alarme incendie ou dans les paramètres du Type4 Fire Hub Jeweller des applications Ajax.

Sorties

- Output 1

Sortie relais pour alerter l'entreprise de sécurité en cas de défaut du système. L'état du contact est normalement fermé (NC) par défaut.

- Output 2

Sortie relais pour alerter l'entreprise de sécurité en cas d'alarme incendie. L'état du contact est normalement ouvert (NO) par défaut.

- Mode de fonctionnement : bistable

- Alimentation externe : 10–30 V⎓

Le relais ne fournit pas d'énergie aux dispositifs connectés.

- Consommation d'énergie : jusqu'à 60 W

En mode veille.

- Charge résistive maximale : jusqu'à 2 A à 30 V⎓

- Charge inductive/capacitive maximale : jusqu'à 2 A à 30 V⎓

Recommandations pour l'installation

Le dispositif est conçu pour une utilisation en intérieur uniquement.

Utilisez GlandBox si les câbles d'alimentation et de signal ne sont pas acheminés à l'intérieur du mur.

La tension de fonctionnement du dispositif est de 110–240 V~.

Protection anti-sabotage

- Bouton anti-sabotage

Notifications lors de tentatives de détacher le dispositif de la surface ou de retirer le panneau de montage.

- Protection contre l'usurpation des données : authentification de dispositif

- Détection de la perte de connexion : après 36 s

La durée de détection dépend des paramètres Jeweller.

Alimentation

- Externe : 110–240 V, 50/60 Hz

Jusqu'à 0,48 A de consommation électrique.

- Interne : 7,4 V⎓, 5 Ah/10 Ah

Avec une batterie Li-ion rechargeable (non incluse dans le kit complet) : Type4 Internal Battery (24h) ou Type4 Internal Battery (72h).

Fonctionnement autonome

- Sur batterie interne

• jusqu’à 24 heures

Avec Type4 Internal Battery (24h) (non incluse dans le kit complet). L'autonomie de la batterie est calculée en fonction de l'activation de l'écran par contact et de l'utilisation des réseaux de communication Wi-Fi, Ethernet et cellulaire (LTE).

• jusqu’à 72 heures

Avec Type4 Internal Battery (72h) (non incluse dans le kit complet). L'autonomie de la batterie est calculée en fonction de l'activation de l'écran par contact et de l'utilisation des réseaux de communication Wi-Fi, Ethernet et cellulaire (LTE).
